Un panneau découpé au laser est facile à comprendre à partir d'un fichier PDF ou DXF. En revanche, un boîtier soudé, une pièce usinée CNC ou une armoire assemblée nécessitent généralement davantage d'informations avant que le fabricant puisse établir un devis précis.
L'objectif n'est pas de constituer un dossier de documentation parfait avant de contacter un fournisseur, mais de s'assurer que les détails ayant une incidence sur la fabrication soient clairement définis.
Chez YT Manufacturing, nous travaillons la tôlerie, les boîtiers, les armoires, les structures soudées, les composants usinés CNC et les produits assemblés. Pour établir un devis, les informations suivantes sont essentielles en fonction des projets que nous recevons.

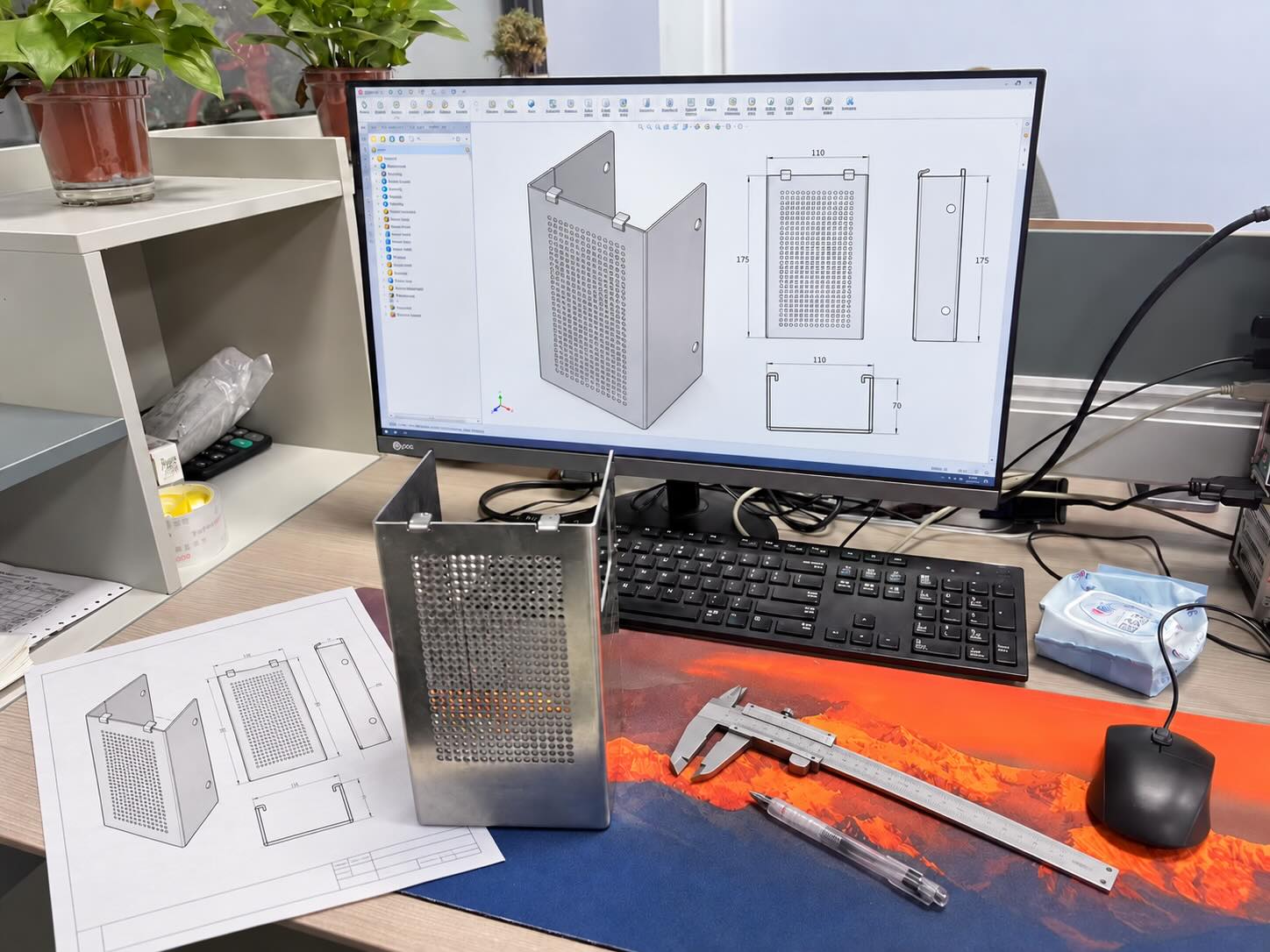

1. Commencez par un dessin — lorsque la pièce en a besoin
Pour les produits simples, une photo de référence, un échantillon ou des dimensions de base peuvent suffire pour une première discussion.
Mais dès lors qu'une pièce comprend des détails qui ne peuvent être jugés uniquement par l'apparence, une dessin technique devient nécessaire.
Voici quelques exemples typiques :
• Positions des trous
• Dimensions de pliage
• Spécifications du filetage
• Interfaces de montage
• Emplacements des soudures
• Dimensions critiques
• Jeux d'assemblage
Un dessin 2D coté est généralement le moyen le plus clair de communiquer ces détails.
Pour les boîtiers, les armoires et les assemblages préfabriqués, cela nous aide également à comprendre comment les panneaux, les portes, les supports et les composants internes doivent s'emboîter.
Si votre projet a fait l'objet de plusieurs révisions, veuillez envoyer la dernière version approuvée en indiquant clairement le numéro de révision. Établir un devis à partir d'un dessin obsolète peut engendrer un travail inutile pour les deux parties.
2. Ajouter un fichier STEP pour les pièces et assemblages complexes
Pour les projets plus complexes, un modèle 3D est très utile.
Nous recommandons normalement STEP/STP pour 3D L'échange de fichiers est possible car il peut être ouvert par différents systèmes de CAO et ne dépend pas de l'utilisation, par les deux entreprises, de la même version logicielle native.
Les fichiers STEP sont particulièrement utiles pour :
• Boîtiers en tôle
• Armoires électriques
• Châssis de machines
• Structures soudées
• Pièces usinées CNC
• Assemblages multi-pièces
Les fichiers natifs SolidWorks, tels que SLDPRT et SLDASM peuvent également être consultés lorsqu'ils sont disponibles, mais STEP est généralement plus facile pour l'échange de fichiers entre fournisseurs et clients.
Pour Fichiers 2D, PDF, DWG et DXF sont couramment utilisés. IGES/IGS peuvent également être examinées pour une géométrie 3D sélectionnée.
Pour la plupart des projets métalliques sur mesure, la combinaison la plus utile est :
Dessin 2D coté + modèle STEP/STP
Le schéma nous indique ce qui doit être contrôlé. Le modèle 3D nous aide à comprendre la structure globale.
3. Spécifiez le matériau aussi clairement que possible.
« L’acier » ou « l’aluminium » ne suffisent pas toujours à la production.
Les différentes qualités de matériaux peuvent se comporter différemment lors du formage, du soudage, de l'usinage et de la finition.
Voici quelques exemples courants :
Acier au carbone et acier revêtu
SPCC
DC01
SGCC
Q235
Q355
Acier inoxydable
201
304
316
Aluminium
5052
6061
notes spécifiées par le projet
Si le matériel Cette note a déjà été approuvée par votre équipe d'ingénierie ; veuillez inclure la note exacte dans la demande de devis.
Si le cahier des charges n'est pas encore définitif, veuillez nous indiquer l'usage prévu du produit. Les équipements d'intérieur, les structures extérieures, les produits de consommation visibles et les applications marines n'ont pas les mêmes exigences en matière de matériaux.
Un matériau peut alors être examiné en tenant compte de sa structure, de son processus de fabrication et de son environnement d'utilisation prévu.
4. Vérifier l'épaisseur de la tôle ou de la plaque
L'épaisseur a des répercussions qui dépassent le simple coût du matériau.
Cela peut également affecter :
Rigidité
flexibilité
Soudage
installation matérielle
Poids du produit
Assemblée
Si un meuble utilise des épaisseurs différentes pour le corps, la porte, la plaque de montage et les supports structurels, indiquez-le clairement sur le dessin ou la nomenclature.
Pour les plaques usinées ou les structures fabriquées de plus grande taille, l'épaisseur de la plaque ou la taille de la matière première doivent également être indiquées, le cas échéant.
Un point important à souligner : utiliser un métal plus épais n’est pas toujours la meilleure façon d’améliorer la résistance.
Les coudes, les nervures, les renforts, les supports soudés et les chemins de charge peuvent avoir une influence tout aussi importante sur la structure finale.
5. Définir l'état de surface
Finition de surface peut modifier à la fois la séquence de fabrication et le devis.
Les finitions courantes comprennent :
revêtement en poudre
Peinture humide
acier inoxydable brossé
Polissage
anodisation
galvanisation à chaud
finition patinée naturelle
revêtements spécifiés par le projet
Pour les produits visibles, il est également utile de définir :
Couleur
Niveau de brillance
Sens du brossage
Exigences relatives à la surface visible
Zones qui doivent rester non revêtues
Cela a son importance pour des produits tels que les bornes libre-service, les armoires électriques, les cheminées électriques et le mobilier d'extérieur, où la surface extérieure fait partie intégrante du produit fini.
Par exemple, l’expression « revêtement en poudre noir » laisse place à l’interprétation. Si l’aspect esthétique est important, il est préférable d’utiliser une couleur RAL, un échantillon approuvé ou toute autre référence convenue.
6. Indiquez-nous la quantité dont vous avez besoin
La quantité influe sur la planification de la production.
Cela peut influencer :
Achat de matériel
Découpe et imbrication
Temps d'installation
dispositifs de soudage
finition de surface
planification de l'assemblage
Conditionnement
Un prototype unique et une commande répétée de 200 exemplaires peuvent utiliser le même dessin, mais la méthode de production ne sera pas exactement la même.
Si vous êtes encore en phase de développement, il est utile de fournir les deux quantités.
Par exemple:
Prototype : 1 à 3 ensembles
Production prévue : 100 ensembles par commande
Cela nous indique si le devis actuel sert uniquement à la vérification ou s'il peut ultérieurement être utilisé pour une production répétée.
7. Indiquez au fournisseur ce qui doit être assemblé.
C'est l'un des domaines où les demandes de devis sont souvent trop vagues.
Il existe une différence majeure entre la fourniture d'un boîtier métallique vide et la fourniture d'un boîtier avec la quincaillerie, les composants internes et le câblage déjà installés.
Selon le projet, YT Manufacturing peut apporter son soutien :
Écrous et goujons PEM
Inserts filetés
installation matérielle
Montage des composants
Cheminement des câbles
Câblage interne sélectionné
Assemblage mécanique
Pour les assemblages plus complexes, les éléments suivants sont utiles :
Dessin d'assemblage
Nomenclature des noms de marque
Liste des composants
Schéma de câblage
Photos de référence
Échantillon physique
Par exemple, sur un projet de cheminée électriqueLe périmètre de fabrication peut inclure non seulement le boîtier métallique, mais aussi l'installation de la carte de commande, l'installation des composants LED, le câblage interne et la finition. assemblée.
Cela doit être clair avant que le prix ne soit calculé.
8. Expliquez comment et où le produit sera utilisé.
Une brève description de l'application permet d'éviter de proposer un matériau, une finition ou une méthode de fabrication inappropriés.
Les informations utiles comprennent :
utilisation intérieure ou extérieure
environnement industriel
milieu marin
Nettoyage fréquent
surfaces visibles pour les clients
Intégration des équipements électriques
exposition aux intempéries extérieures
Installation structurelle
Vous n'avez pas besoin de rédiger un long rapport technique.
Une phrase comme :
"Ce armoire sera installée à l'extérieur et contiendra des composants de commande électrique.
est déjà bien plus utile que d'envoyer uniquement un schéma d'armoire sans aucune information sur l'application.
Il en va de même pour structures de montage solaires, mobilier d'extérieur, les châssis d'équipements médicaux et les bornes libre-service. L'application permet d'expliquer pourquoi certains matériaux, finitions et détails de conception sont importants.
9. Indiquez les dimensions qui comptent vraiment.
Toutes les dimensions d'une pièce en tôle ne nécessitent pas le même niveau de contrôle.
Si certaines dimensions influent sur l'assemblage ou le fonctionnement, veuillez les indiquer clairement.
Voici quelques exemples typiques :
• Positions des trous de fixation
• Surfaces de référence
• Interfaces de composants
• Alignement des portes
• Surfaces usinées
• Motifs de perforation
• Jeux d'assemblage
Cela est particulièrement pertinent pour les équipements d'automatisation, les châssis de machines et les pièces qui doivent se connecter à des composants fabriqués par un autre fournisseur.
Si un rapport d'inspection est requis pour certaines dimensions, veuillez le mentionner lors de la demande de devis.
Il est beaucoup plus facile de planifier la méthode d'inspection avant la production qu'après la fabrication des pièces.
10. Mentionner les exigences particulières en matière d'emballage
Nos devis habituels sont établis sur la base du produit et de son emballage de protection standard, sauf indication contraire.
Les frais de transport ne sont généralement pas inclus dans le prix du produit et sont discutés séparément en fonction de la destination, du volume de l'expédition et des conditions de livraison.
Si votre projet nécessite un emballage spécial, veuillez nous le signaler lors de l'établissement du devis.
Exemples :
cartons personnalisés pour la vente au détail
Protection spéciale en mousse
caisses en bois
Palettes robustes
Emballage de protection individuel
Protection supplémentaire pour le verre
Protection de surface pour les produits finis
Emballage spécifié par le client
Un emballage spécial peut nécessiter des matériaux, de la main-d'œuvre ou un volume d'emballage supplémentaires, et doit donc être calculé séparément.
Cela est particulièrement pertinent pour les produits finis tels que les cheminées électriques et le mobilier d'extérieur, où l'emballage doit protéger à la fois la structure du produit et les surfaces visibles.
Que se passe-t-il si la conception n'est pas encore terminée ?
Tous les projets ne commencent pas par un dossier de plans complet.
Certaines demandes de devis commencent par :
• Une photo de référence
• Un échantillon physique
• Un croquis
• Un dessin préliminaire
• Un modèle 3D
• Une nomenclature partielle
Cela convient parfaitement pour une première discussion.
Pour les produits simples, une image de référence et les dimensions de base peuvent suffire à comprendre les exigences générales.
Pour les pièces dont la structure n'est pas évidente, ou lorsque la position des trous, les coudes, les filetages, les tolérances ou les interfaces d'assemblage sont importants, des dessins techniques seront généralement nécessaires avant qu'un devis précis puisse être établi.
L'approche utile consiste à nous indiquer ce qui a déjà été décidé et ce qui reste à décider.
Par exemple:
Matériau : non finalisé
Finition : revêtement en poudre noir de préférence
Quantité : 50 à 100 ensembles
Application : équipements industriels d'intérieur
Dessin : version préliminaire
Cela nous donne quelque chose de concret sur lequel travailler.
Exemple 1 : Demande de devis pour armoire électrique
Une enquête utile auprès du cabinet pourrait comprendre :
Dessin 2D: PDF
Modèle 3D: ÉTAPE
Matériel: SPCC
Épaisseur: 1,5 mm / 2,0 mm
FinitionRevêtement en poudre, couleur RAL spécifiée
Quantité: 50 ensembles
AssembléeInstallation de la plaque de montage interne et de la quincaillerie
Application: Équipements électriques d'intérieur
Si les points d'entrée des câbles, les ouvertures de ventilation ou les exigences de montage interne sont importants, ils doivent également être indiqués.
Cela permet au devis de refléter le meuble réel plutôt qu'une simple boîte en tôle.
Exemple 2 : Demande de devis pour une pièce usinée CNC
Pour une pièce usinée CNC, la demande de devis peut ressembler à ceci :
Modèle 3D : ÉTAPE
Dessin 2D: PDF
Matériel: aluminium 6061
Quantité: 20 / 100 / 500 pièces
Tolérances critiques: Marqué sur le dessin
FinitionAnodisation
InspectionDimensions critiques à enregistrer
Dans ce cas, les informations de tolérance peuvent avoir un impact plus important sur l'usinage et le contrôle que la taille globale de la pièce.
Exemple 3 : Demande de devis pour un produit OEM fini
Pour un produit fini tel qu'une cheminée électrique ou un programme de mobilier d'extérieur, la demande de devis peut comprendre :
• Dessin du produit ou échantillon de référence
• Dimensions générales
• Matériaux et finitions
• Liste des composants
• Exigences d'assemblage
• Quantité cible
• Exigences en matière d'emballage
• Marché cible ou application
Si le produit comprend des composants électriques ou décoratifs, les exigences de montage et d'assemblage internes doivent également être fournies.
L'emballage de protection standard peut être inclus dans le devis. Les emballages spéciaux et les frais de transport font généralement l'objet d'une étude séparée.
Liste de contrôle simple pour les demandes de prix
Avant d'envoyer votre demande, vérifiez si vous pouvez fournir les éléments suivants :
• Dessin 2D
• Fichier STEP/STP 3D
• Matériau et qualité
• épaisseur de la tôle ou de la plaque
• Finition de surface et couleur
• Quantité
• exigences d'assemblage
• Environnement d'application ou d'exploitation
• Tolérances critiques
• exigences d'inspection
• Exigences particulières en matière d'emballage, le cas échéant
Vous n'avez pas besoin que tous les éléments soient finalisés avant de nous contacter.
Pour les produits simples, une image de référence, un échantillon ou les dimensions de base peuvent suffire à amorcer la discussion. Pour les pièces dont la géométrie est complexe ou dont les détails d'assemblage sont critiques, des plans techniques sont généralement nécessaires avant de finaliser le devis.
