Acier SPCC vs SGCC vs Q235 : Quel acier convient le mieux à votre projet ?

SPCC, SGCC et Q235 Elles apparaissent souvent dans les demandes de devis pour les boîtiers métalliques, les armoires, les supports, les châssis et les structures soudées.Ils sont tous utilisés dans la fabrication métallique, mais ils ne sont pas directement équivalents.En pratique, ils sont souvent sélectionnés pour différentes parties d'un même produit.Une machine, par exemple, peut utiliser :• Q235 pour le cadre soudé• Panneaux extérieurs en acier SPCC• Tôle galvanisée pour certaines pièces internesLe bon choix dépend moins du nom du matériau lui-même que de la fonction réelle de la pièce.Les aciers SPCC et SGCC sont couramment utilisés dans la nomenclature JIS, tandis que Q235 désigne un acier au carbone structurel chinois. En matière de fabrication, la question principale est de savoir comment chaque matériau s'adapte à la pièce, au procédé et à l'environnement d'exploitation.1. Qu'est-ce que le SPCC ?Le SPCC est une tôle d'acier laminée à froid couramment utilisée pour les pièces de tôle formées.Il est souvent choisi pour :• Armoires électriques• Machine enceintes• Boîtes de commande• Couvertures• panneaux avant et latéraux• Supports• boîtiers d'appareils électroménagersSa surface relativement lisse convient parfaitement aux produits qui seront ultérieurement recouverts de peinture en poudre ou peints.Pour un équipement d'intérieur enceinteLe SPCC est souvent un point de départ pratique car il peut être coupé, plié, soudé et fini à l'aide de procédés standard de travail de la tôle.La limitation réside dans la résistance à la corrosion.Le SPCC nu ne doit pas être considéré comme un matériau destiné à un usage extérieur. Si le produit est exposé à l'humidité, à la pluie ou à un environnement corrosif, un système de protection de surface spécifique doit être mis en place. 2. Qu'est-ce que SGCC ?Le SGCC est une tôle d'acier zinguée.La principale différence réside dans le fait que la tôle possède déjà un revêtement métallique en zinc avant sa fabrication.Il est couramment utilisé pour :• panneaux intérieurs de l'armoire• Plaques de montage• pièces d'armoire électrique• Composants de ventilation• Panneaux d'équipement• Pièces en tôle galvanisée sélectionnéesLe revêtement de zinc existant peut offrir une protection anticorrosion supplémentaire par rapport à l'acier laminé à froid nu.Cependant, la fabrication peut interrompre cette protection.Les bords coupés, les trous percés et surtout les zones soudées peuvent exposer ou endommager le revêtement d'origine.  Selon l'application, ces zones peuvent nécessiter un traitement supplémentaire.Pour cette raison, spécifier SGCC ne garantit pas automatiquement la finalisation du projet. enceinte Adapté à tous les environnements extérieurs.Le résultat final dépend toujours de la conception complète, de la méthode de fabrication et des conditions d'exposition. 3. Qu'est-ce que Q235 ?Q235 est couramment utilisé pour de construction Fabrication en acier au carbone.Dans le domaine de la fabrication sur mesure, on le voit plus souvent spécifié pour :• Cadres d'équipement• Bases de machines• structures soudées• Supports structuraux• plaques de support• Composants d'escalier• Grandes pièces fabriquées• structures de soutien extérieuresLe Q235 est également disponible sous forme de plaque ou de feuille, mais son rôle typique est différent de celui du SPCC.Pour le châssis d'une machine de grande taille, les principales exigences sont la rigidité, la soudure et le renforcement structurel. Pour le carter extérieur de cette même machine, le formage et l'aspect esthétique sont souvent plus importants.C’est pourquoi un projet peut utiliser à la fois le Q235 et le SPCC. Comparaison rapide des SPCC, SGCC et Q235  SPCCSGCCQ235Utilisation courante dans la fabricationpièces en tôle forméepièces en tôle zinguéepièces structurelles soudéesÉtat de surfacesurface nue laminée à froidSurface zinguéeAcier de construction nuProduits typiquesEnceintes, couvercles, panneauxPanneaux de montage, boîtiers revêtusCadres, socles, supportsFormationIdéal pour le formage courant de la tôle.Convient à de nombreuses pièces mouléesCela dépend de l'épaisseur et de la structureSoudageCommunLe revêtement de zinc autour des soudures nécessite une attention particulière.Courant dans la fabrication de structuresProtection contre la corrosionNécessite une finition appropriéeLe revêtement de zinc assure une protection initialeNécessite une finition extérieure adaptéeFinitions typiquesRevêtement en poudre / peintureRevêtement de zinc existant / finition ajoutéePeinture / revêtement en poudre / galvanisation Il s'agit d'une comparaison pratique en matière de fabrication plutôt que d'un tableau d'équivalence des normes de matériaux.Si un dessin spécifie une qualité ou une norme particulière, la production doit respecter les exigences approuvées. 4. Par lequel commencer ?Il n'existe pas de solution unique pour chaque projet de tôlerie, mais ce sont des points de départ utiles.Enceinte ou armoire moulée intérieureLe SPCC est souvent un choix pratique lorsque la pièce doit être pliée, soudée puis revêtue de peinture en poudre ou peinte.Exemples typiques :• Boîtier PLC• Couverture de la machine• Armoire de commande• boîtier d'appareil Pièce en tôle pré-galvaniséeLe SGCC peut convenir lorsqu'une tôle zinguée est requise avant la fabrication.Exemples typiques :• panneaux de montage internes• pièces d'armoire électrique• Panneaux d'équipement• Composants en tôle revêtue sélectionnésSi la pièce est destinée à être soudée ou exposée aux intempéries, les zones de découpe et de soudure doivent tout de même être prises en compte. Cadre soudé, base ou élément structurelLe Q235 est généralement envisagé pour :• Cadres d'équipement• Bases de machines• Supports structuraux• assemblages soudés de plus grande tailleIci, les principales préoccupations concernent généralement la structure, le soudage, la géométrie et la protection finale contre la corrosion. Un produit aux fonctions différentesUtiliser différents matériaux au sein d'un même produit est souvent plus pratique que de contraindre un seul matériau à tout faire.Par exemple:Cadre soudé Q235panneaux extérieurs en SPCCplaque de montage interne galvaniséeChaque matériau remplit une fonction différente. 5. Ne choisissez pas uniquement en fonction de l'épaisseur.Une feuille plus épaisse ne rend pas automatiquement un produit meilleur.Pour une armoire, la rigidité peut également provenir de :• Courbes• Renforcement• bords repliés• Supports soudés• Conception de cadreAugmenter l'épaisseur augmente le poids et le coût des matériaux.Si le problème réside dans la structure, modifier la conception peut s'avérer plus efficace que d'augmenter simplement l'épaisseur de la tôle.La qualité, l'épaisseur et la structure du matériau doivent être examinées conjointement. 6. Le soudage et la finition de surface doivent être considérés conjointement.sélection des matériaux modifie la façon dont le soudage et la finition sont effectués.Les aciers SPCC et Q235 sont couramment utilisés dans la fabrication soudée.Le revêtement SGCC nécessite une attention accrue aux zones soudées, car le revêtement de zinc peut être affecté par la chaleur.Pour une structure extérieure fortement soudée, une question importante de processus se pose également :Le projet devrait-il utiliser des tôles pré-galvanisées ?orLa structure doit-elle d'abord être fabriquée puis galvanisée à chaud ?Il s'agit de différents procédés de fabrication.Le bon choix dépend de :• taille de la pièce• emplacements de soudure• exposition extérieure• Apparence• Exigences dimensionnelles• Système de revêtement finalIl en va de même pour les produits visibles.Le châssis interne de la machine et le boîtier destiné au client peuvent tous deux être en acier au carbone, mais les exigences en matière de finition peuvent être très différentes. 7. Les composés SPCC, SGCC et Q235 peuvent-ils être substitués ?Il ne faut pas les substituer par leur seul nom.Une modification importante peut avoir une incidence sur :• Formation• Soudage• État de surface• Protection contre la corrosion• Norme de matériau applicable• Dernière apparition• Performances structurellesSi le plan du client spécifie une nuance particulière, toute alternative doit être examinée et approuvée avant la production.La disponibilité ou le coût peuvent parfois amener un fournisseur à suggérer un autre matériau. Cela ne signifie pas pour autant que ce dernier constitue automatiquement un remplacement acceptable.Pour les projets des équipementiers, les changements de matériaux ne devraient jamais devenir une décision informelle prise en atelier.Le plan approuvé et les exigences du projet doivent rester la référence. Exemple pratique 1 : Équipements industrielsPrenons l'exemple d'une grande machine industrielle avec un châssis soudé et des panneaux de tôle amovibles.Une disposition matérielle pratique pourrait être :Châssis de machineAcier de construction Q235Utilisé pour la base soudée et la structure de support principale.Panneaux extérieursSPCCUtilisé pour les portes moulées, les couvercles et les panneaux amovibles.Plaque de montage interneacier revêtu SPCC ou acier revêtu spécifié par le projetUtilisé pour le montage de commandes, de matériel ou de composants électriques.Finitionrevêtement en poudreUtilisé lorsqu'une finition soignée et une protection de surface sont requises.Voici un bon exemple de l'intérêt de poser la question :« Quel acier est le meilleur ? »est souvent la mauvaise question.La question la plus pertinente est :« Quel acier est le mieux adapté à cette partie du produit ? » Exemple pratique 2 : Structure de montage solaireUn projet d'installation photovoltaïque a des exigences différentes.En fonction du projet approuvé et de l'environnement d'installation, celui-ci peut utiliser :• Acier de construction Q235 ou Q355• Acier galvanisé à chaud• acier revêtu de Zn-Al-Mg• aluminium spécifié pour le projetLa décision peut dépendre de :• Charge structurelle• exposition extérieure• Détails de connexion• Protection contre la corrosion• Méthode d'installation• Spécifications du projetPour ce type de produit, le système de revêtement est tout aussi important que le matériau de base.Un composant en acier de construction bénéficiant d'une protection post-fabrication appropriée ne suit pas le même processus de fabrication qu'un composant fabriqué à partir de tôle pré-revêtue. Que doit-on représenter sur le dessin ?Si le document a déjà été approuvé, veuillez indiquer :• Qualité du matériau• Épaisseur• Finition de surfacePar exemple:SPCC, 1,5 mm, revêtement en poudreQ235, 5 mm, galvanisé à chaudSi le document n'est pas finalisé, veuillez indiquer l'application et l'environnement d'exploitation.Par exemple:Armoire à équipements intérieure revêtue de poudreStructure de support soudée extérieurepanneau de montage galvanisé interneCela donne au fabricant suffisamment d'informations pour examiner les options disponibles.Évitez les notes vagues telles que :Acieracier douxmétal galvanisélorsque le matériau a déjà été défini. Besoin d'aide pour la révision des documents de votre projet ?Envoyez-nous votre dessin, les spécifications du matériau, l'épaisseur, la finition et les informations d'application.YT Manufacturing travaille avec de l'acier au carbone et revêtu, de l'acier inoxydable, de l'aluminium et d'autres matériaux spécifiés par le projet pour la fabrication de tôles, les structures soudées, l'usinage CNC et l'assemblage.

EN SAVOIR PLUS

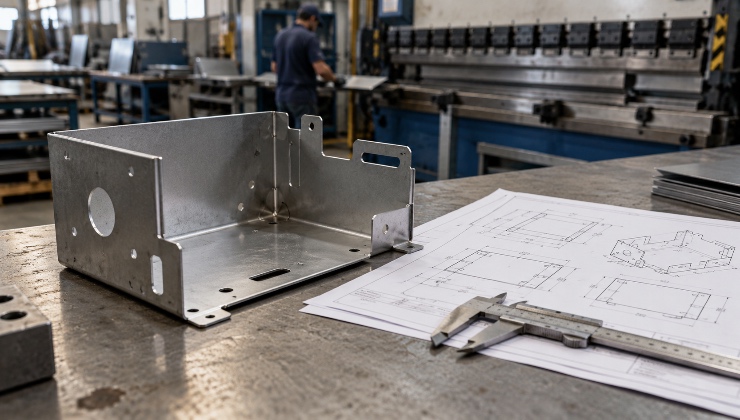

10 erreurs courantes de conception de tôlerie qui augmentent les coûts de fabrication

Deux pièces de tôle de taille et de matériau similaires peuvent avoir des coûts de fabrication très différents.La différence réside souvent dans le dessin : tolérances serrées, coudes difficiles, soudures inutiles, accès aux outils médiocre ou détails d’assemblage qui ajoutent des opérations supplémentaires.La plupart de ces problèmes peuvent être détectés avant le début de la production.Chez YT Manufacturing, nous examinons les plans des boîtiers, armoires, châssis de machines, pièces usinées CNC et produits assemblés. Voici dix points de conception que nous vérifions systématiquement avant d'établir un devis ou de réaliser un prototype pour un nouveau projet.1. Utilisation de tolérances strictes partoutToutes les dimensions n'exigent pas la même tolérance.Une interface de montage peut nécessiter un contrôle précis, alors que la taille globale d'un couvercle ou d'un panneau non critique peut ne pas en nécessiter.Lorsque des tolérances strictes sont appliquées partout, le fabricant peut avoir besoin de plus de temps pour l'usinage, le réglage et l'inspection.Ce phénomène est plus visible sur les structures soudées, où la chaleur peut affecter la planéité et l'alignement.Un dessin pratique devrait clairement indiquer quelles dimensions ont réellement une incidence :• Assemblée• Ajustement des composants• Alignement• pièces mobiles• Scellage• Interfaces usinéesUtilisez des tolérances plus strictes là où elles sont importantes et des tolérances de fabrication normales ailleurs. 2. Placer les trous trop près d'un coudeLes trous, les fentes et les découpes peuvent se déformer lorsqu'ils sont trop proches d'une ligne de pliage.Les problèmes courants incluent :• trous ovales• fentes étirées• Bords déformés• Mauvais alignement des vis• Changements de position après flexionParfois, la pièce peut encore être fabriquée, mais cela peut nécessiter une opération supplémentaire après le formage.Veillez à laisser un dégagement suffisant entre les coudes et les éléments voisins lorsque la conception le permet.La distance requise dépend du matériau, de l'épaisseur, du rayon de courbure, du diamètre du trou et de l'angle de courbure.Pour les pièces comportant des trous de fixation importants près des coudes, il convient de vérifier cela avant la fabrication de l'échantillon. 3. Utilisation d'un rayon de courbure irréalisteLe rayon de courbure doit correspondre au matériau et à l'épaisseur de la tôle.Un rayon trop petit peut augmenter le risque de fissures, de dommages de surface ou de formage instable, notamment avec des tôles plus épaisses ou des matériaux plus durs.Un rayon de courbure inutilement grand peut engendrer des problèmes d'ajustement ou d'esthétique.Si le rayon n'est pas fonctionnellement critique, il est préférable de le revoir en même temps que :• Qualité du matériau• Épaisseur• angle de pliage• Géométrie de la pièce• Aspect visibleCela offre une plus grande flexibilité lors du formage sans modifier la fonction de la pièce. 4. Négliger l'accès aux outils et aux coudesUne forme peut paraître simple en CAO, mais s'avérer difficile à réaliser sur une machine. presse plieuse.Les brides profondes, les coudes rapprochés et les formes fermées peuvent interférer avec l'outillage ou avec les sections précédemment formées.Voici quelques exemples typiques :• Canaux étroits en forme de U• Boîtes profondes• brides de retour• Plusieurs virages rapprochés• Courbes qui se bloquent après les étapes de formation précédentesLe problème ne réside souvent pas dans un seul coude, mais dans la faisabilité de la séquence de coudes complète.Une petite modification de la longueur de la bride, de l'ordre de pliage ou de la disposition des pièces peut parfois éviter un outillage spécial ou des soudures supplémentaires. 5. Surdimensionnement des soudures et de la finition des souduresUn soudage plus poussé n'améliore pas toujours le produit.Les longues soudures continues peuvent générer de la chaleur, augmenter la déformation et engendrer davantage de travail de meulage.Il en va de même pour l'aspect des soudures.Un angle visible peut devoir être lisse après finition, tandis qu'une soudure structurelle interne peut seulement devoir satisfaire aux exigences fonctionnelles approuvées.Sur le dessin, il est utile de distinguer entre :• Soudures structurales• Soudures cosmétiques visibles• Soudures internes cachéesCela évite un meulage inutile et permet de mieux appréhender le résultat final attendu. 6. Utiliser plus de pièces détachées que nécessaireChaque pièce supplémentaire ajoute une étape.Il faudra peut-être que ce soit :• Couper• Géré• Positionné• Soudé• Attaché• InspectéDans certains modèles, plusieurs petits supports ou plaques soudées peuvent être remplacés par une seule pièce en tôle formée.Les languettes, les pliages et les formes profilées peuvent parfois réduire le nombre de pièces sans modifier la fonction du produit.Cela ne signifie pas que chaque assemblage doive être repensé en une seule pièce. Mais lorsqu'il ne comporte que plusieurs pièces simples pour former une seule pièce de base, il est judicieux de vérifier si la structure peut être simplifiée.Moins de pièces signifient généralement un assemblage plus facile et moins de risques de variations dimensionnelles. 7. Oublier l'accès pour l'assemblage et la maintenanceUne fixation peut correspondre au modèle CAO mais s'avérer difficile à installer.Le même problème peut survenir lors des opérations de soudure ou de maintenance.Par exemple:• Un écrou est trop près du mur pour qu'un outil puisse l'atteindre.• Une vis de fixation est bloquée par un autre composant• Une soudure se trouve à l'intérieur d'une section fermée étroite.• Il est impossible de retirer un panneau sans démonter la moitié du produit.Ces problèmes sont courants dans :• armoires électriques• Bornes libre-service• enceintes de machines• équipement d'automatisation• Assemblages multi-piècesLors de l'examen de la conception, vérifiez la séquence d'assemblage réelle.L'outil peut-il atteindre la fixation ? La pièce peut-elle être retirée ultérieurement ? Une pièce installée risque-t-elle d'en bloquer une autre ?Un accès légèrement supplémentaire peut permettre de gagner beaucoup de temps lors du montage. 8. Laisser la finition de surface pour la finfinition de surface Ces éléments doivent être pris en compte avant la finalisation de la conception métallique.Le revêtement en poudre, l'anodisation, la galvanisation et autres finitions peuvent avoir un impact sur :• Taille du trou• Fils• Caractéristiques ajustées• zones de contact électrique• Masquer• Aspect visiblePar exemple, l'accumulation de revêtement autour d'un élément ajusté peut rendre l'assemblage difficile.Les filetages ou les surfaces de contact doivent rester exempts de revêtement.Pour les pièces visibles en acier inoxydable ou en aluminium, le sens du brossage et les exigences de manipulation peuvent également avoir leur importance avant le début de la fabrication.Le cas échéant, indiquez les éléments suivants sur le dessin :• Type de finition• Couleur• Surfaces visibles• Zones de masquage• Zones à laisser non revêtues• Sens du brossage 9. Choisir un matériau sans tenir compte de l'applicationUne même épaisseur ne signifie pas des performances identiques.Le choix des matériaux doit prendre en compte :• Lieu d'utilisation du produit• Comment il sera plié• Sera-t-il soudé ?• L'importance de la résistance à la corrosion• Quelle finition est requise ?• L'importance du poidsSi la note a déjà été approuvée, veuillez l'indiquer clairement sur le dessin.Si le matériel est toujours ouvert, décrivez l'application et l'environnement au lieu d'écrire seulement «acier" ou "aluminium.”Cela donne au fabricant suffisamment d'informations pour comprendre ce que le matériau doit faire. 10. Envoi de révisions de dessins incohérentesUn problème courant est de recevoir un PDF, ÉTAPE fichier et Nomenclature des noms de marque à partir de différentes révisions.Un fichier peut afficher l'ancien schéma de perçage tandis qu'un autre contient la version la plus récente.Avant d'établir un devis ou de lancer la production, vérifiez que :• Le dessin 2D et le modèle 3D correspondent• La nomenclature utilise la même révision• Les informations relatives aux matériaux et aux finitions sont à jour.• Les versions précédentes sont clairement remplacéesPour les productions répétées, toute modification technique par rapport à la commande précédente doit être clairement indiquée.Cela évite de citer ou de produire à partir d'un fichier obsolète. Note concernant les grands châssis soudésGrand soudé structures Il faut une approche différente de celle utilisée pour les petites pièces en tôle.Le soudage peut affecter la planéité et l'alignement, tandis que certaines surfaces de montage ou configurations de trous peuvent nécessiter un usinage après fabrication.Si un cadre comprend des interfaces critiques, indiquez-les clairement sur le dessin.Voici quelques exemples typiques :• surfaces de montage• Points de référence• Modèles de perçage critiques• Interfaces usinéesCela permet de planifier le soudage et l'usinage après soudage comme une seule séquence de fabrication.Pour un gros équipements cadre, contrôler quelques surfaces de montage importantes est généralement plus pratique que d'appliquer des tolérances de niveau usinage à l'ensemble de la structure soudée. Quand une évaluation DFM est-elle utile ?Une simple plaque découpée au laser ne nécessite peut-être pas beaucoup de discussions.La conception pour la fabrication (DFM) devient plus utile lorsqu'un projet comprend :• Plusieurs virages• structures soudées• interfaces d'assemblage étanches• Surfaces usinées• Plusieurs pièces assemblées• Surfaces finies visibles• Nouveaux prototypesCet examen peut aboutir à des modifications aussi mineures que le déplacement d'un trou, la modification d'une bride, l'ouverture d'un jeu d'assemblage ou l'ajustement d'une tolérance non critique.Ces modifications sont beaucoup plus faciles à apporter avant la production du premier échantillon. Liste de contrôle pratique pour le dessin de tôlerieAvant d'envoyer un dessin pour devis ou production, vérifiez :• Les tolérances critiques sont-elles clairement indiquées ?• Les trous sont-ils suffisamment éloignés des coudes ?• Le rayon de courbure est-il adapté au matériau et à l'épaisseur ?• Est-il possible de réaliser ces pliages avec les outils disponibles ?• Les exigences en matière de soudage sont-elles clairement définies ?• Les exigences en matière de soudure esthétique se limitent-elles aux zones visibles ?• Les outils permettent-ils d'atteindre les fixations et les joints nécessaires ?• La finition de surface a-t-elle été prise en compte ?• La qualité du matériau est-elle clairement spécifiée ?• Le dessin 2D, le modèle 3D et la nomenclature correspondent-ils ?Il n'est pas nécessaire de résoudre toutes les questions de fabrication avant de contacter un fournisseur.Mais un dessin clair permet d'identifier beaucoup plus facilement les détails qui nécessitent une discussion avant le premier prototype. Vous avez un dessin de tôlerie à examiner ?Veuillez envoyer votre dessin 2D et votre modèle STEP/STP accompagnés des spécifications relatives au matériau, à la quantité, à la finition et à l'application.YT Manufacturing peut examiner la faisabilité de fabrication pour Fabrication, pliage, soudage, usinage CNC, finition et assemblage de tôlerie conformément au périmètre du projet.

EN SAVOIR PLUS

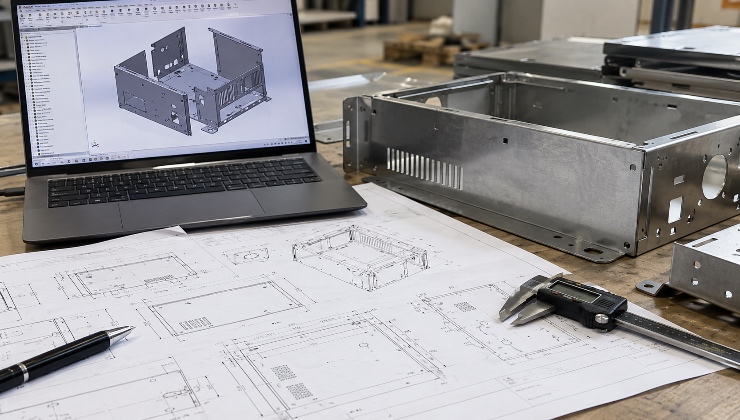

Quelles informations devez-vous fournir pour obtenir un devis de fabrication de tôlerie ?

Une demande de prix classique commence par un dessin et une quantité. Parfois, cela suffit. Parfois, non.Un panneau découpé au laser est facile à comprendre à partir d'un fichier PDF ou DXF. En revanche, un boîtier soudé, une pièce usinée CNC ou une armoire assemblée nécessitent généralement davantage d'informations avant que le fabricant puisse établir un devis précis.L'objectif n'est pas de constituer un dossier de documentation parfait avant de contacter un fournisseur, mais de s'assurer que les détails ayant une incidence sur la fabrication soient clairement définis.Chez YT Manufacturing, nous travaillons la tôlerie, les boîtiers, les armoires, les structures soudées, les composants usinés CNC et les produits assemblés. Pour établir un devis, les informations suivantes sont essentielles en fonction des projets que nous recevons.1. Commencez par un dessin — lorsque la pièce en a besoinPour les produits simples, une photo de référence, un échantillon ou des dimensions de base peuvent suffire pour une première discussion.Mais dès lors qu'une pièce comprend des détails qui ne peuvent être jugés uniquement par l'apparence, une dessin technique devient nécessaire.Voici quelques exemples typiques :• Positions des trous• Dimensions de pliage• Spécifications du filetage• Interfaces de montage• Emplacements des soudures• Dimensions critiques• Jeux d'assemblageUn dessin 2D coté est généralement le moyen le plus clair de communiquer ces détails.Pour les boîtiers, les armoires et les assemblages préfabriqués, cela nous aide également à comprendre comment les panneaux, les portes, les supports et les composants internes doivent s'emboîter.Si votre projet a fait l'objet de plusieurs révisions, veuillez envoyer la dernière version approuvée en indiquant clairement le numéro de révision. Établir un devis à partir d'un dessin obsolète peut engendrer un travail inutile pour les deux parties. 2. Ajouter un fichier STEP pour les pièces et assemblages complexes Pour les projets plus complexes, un modèle 3D est très utile.Nous recommandons normalement STEP/STP pour 3D L'échange de fichiers est possible car il peut être ouvert par différents systèmes de CAO et ne dépend pas de l'utilisation, par les deux entreprises, de la même version logicielle native.Les fichiers STEP sont particulièrement utiles pour :• Boîtiers en tôle• Armoires électriques• Châssis de machines• Structures soudées• Pièces usinées CNC• Assemblages multi-piècesLes fichiers natifs SolidWorks, tels que SLDPRT et SLDASM peuvent également être consultés lorsqu'ils sont disponibles, mais STEP est généralement plus facile pour l'échange de fichiers entre fournisseurs et clients.Pour Fichiers 2D, PDF, DWG et DXF sont couramment utilisés. IGES/IGS peuvent également être examinées pour une géométrie 3D sélectionnée.Pour la plupart des projets métalliques sur mesure, la combinaison la plus utile est :Dessin 2D coté + modèle STEP/STPLe schéma nous indique ce qui doit être contrôlé. Le modèle 3D nous aide à comprendre la structure globale. 3. Spécifiez le matériau aussi clairement que possible. « L’acier » ou « l’aluminium » ne suffisent pas toujours à la production.Les différentes qualités de matériaux peuvent se comporter différemment lors du formage, du soudage, de l'usinage et de la finition.Voici quelques exemples courants :Acier au carbone et acier revêtuSPCCDC01SGCCQ235Q355Acier inoxydable201304316Aluminium50526061notes spécifiées par le projetSi le matériel Cette note a déjà été approuvée par votre équipe d'ingénierie ; veuillez inclure la note exacte dans la demande de devis.Si le cahier des charges n'est pas encore définitif, veuillez nous indiquer l'usage prévu du produit. Les équipements d'intérieur, les structures extérieures, les produits de consommation visibles et les applications marines n'ont pas les mêmes exigences en matière de matériaux.Un matériau peut alors être examiné en tenant compte de sa structure, de son processus de fabrication et de son environnement d'utilisation prévu. 4. Vérifier l'épaisseur de la tôle ou de la plaqueL'épaisseur a des répercussions qui dépassent le simple coût du matériau.Cela peut également affecter :RigiditéflexibilitéSoudageinstallation matériellePoids du produitAssembléeSi un meuble utilise des épaisseurs différentes pour le corps, la porte, la plaque de montage et les supports structurels, indiquez-le clairement sur le dessin ou la nomenclature.Pour les plaques usinées ou les structures fabriquées de plus grande taille, l'épaisseur de la plaque ou la taille de la matière première doivent également être indiquées, le cas échéant.Un point important à souligner : utiliser un métal plus épais n’est pas toujours la meilleure façon d’améliorer la résistance.Les coudes, les nervures, les renforts, les supports soudés et les chemins de charge peuvent avoir une influence tout aussi importante sur la structure finale. 5. Définir l'état de surface Finition de surface peut modifier à la fois la séquence de fabrication et le devis.Les finitions courantes comprennent :revêtement en poudrePeinture humideacier inoxydable brosséPolissageanodisationgalvanisation à chaudfinition patinée naturellerevêtements spécifiés par le projetPour les produits visibles, il est également utile de définir :CouleurNiveau de brillanceSens du brossageExigences relatives à la surface visibleZones qui doivent rester non revêtuesCela a son importance pour des produits tels que les bornes libre-service, les armoires électriques, les cheminées électriques et le mobilier d'extérieur, où la surface extérieure fait partie intégrante du produit fini.Par exemple, l’expression « revêtement en poudre noir » laisse place à l’interprétation. Si l’aspect esthétique est important, il est préférable d’utiliser une couleur RAL, un échantillon approuvé ou toute autre référence convenue. 6. Indiquez-nous la quantité dont vous avez besoinLa quantité influe sur la planification de la production.Cela peut influencer :Achat de matérielDécoupe et imbricationTemps d'installationdispositifs de soudagefinition de surfaceplanification de l'assemblageConditionnementUn prototype unique et une commande répétée de 200 exemplaires peuvent utiliser le même dessin, mais la méthode de production ne sera pas exactement la même.Si vous êtes encore en phase de développement, il est utile de fournir les deux quantités.Par exemple:Prototype : 1 à 3 ensemblesProduction prévue : 100 ensembles par commandeCela nous indique si le devis actuel sert uniquement à la vérification ou s'il peut ultérieurement être utilisé pour une production répétée. 7. Indiquez au fournisseur ce qui doit être assemblé.C'est l'un des domaines où les demandes de devis sont souvent trop vagues.Il existe une différence majeure entre la fourniture d'un boîtier métallique vide et la fourniture d'un boîtier avec la quincaillerie, les composants internes et le câblage déjà installés.Selon le projet, YT Manufacturing peut apporter son soutien :Écrous et goujons PEMInserts filetésinstallation matérielleMontage des composantsCheminement des câblesCâblage interne sélectionnéAssemblage mécaniquePour les assemblages plus complexes, les éléments suivants sont utiles :Dessin d'assemblageNomenclature des noms de marqueListe des composantsSchéma de câblagePhotos de référenceÉchantillon physiquePar exemple, sur un projet de cheminée électriqueLe périmètre de fabrication peut inclure non seulement le boîtier métallique, mais aussi l'installation de la carte de commande, l'installation des composants LED, le câblage interne et la finition. assemblée.Cela doit être clair avant que le prix ne soit calculé. 8. Expliquez comment et où le produit sera utilisé.Une brève description de l'application permet d'éviter de proposer un matériau, une finition ou une méthode de fabrication inappropriés.Les informations utiles comprennent :utilisation intérieure ou extérieureenvironnement industrielmilieu marinNettoyage fréquentsurfaces visibles pour les clientsIntégration des équipements électriquesexposition aux intempéries extérieuresInstallation structurelleVous n'avez pas besoin de rédiger un long rapport technique.Une phrase comme :"Ce armoire sera installée à l'extérieur et contiendra des composants de commande électrique.est déjà bien plus utile que d'envoyer uniquement un schéma d'armoire sans aucune information sur l'application.Il en va de même pour structures de montage solaires, mobilier d'extérieur, les châssis d'équipements médicaux et les bornes libre-service. L'application permet d'expliquer pourquoi certains matériaux, finitions et détails de conception sont importants. 9. Indiquez les dimensions qui comptent vraiment.Toutes les dimensions d'une pièce en tôle ne nécessitent pas le même niveau de contrôle.Si certaines dimensions influent sur l'assemblage ou le fonctionnement, veuillez les indiquer clairement.Voici quelques exemples typiques :• Positions des trous de fixation• Surfaces de référence• Interfaces de composants• Alignement des portes• Surfaces usinées• Motifs de perforation• Jeux d'assemblageCela est particulièrement pertinent pour les équipements d'automatisation, les châssis de machines et les pièces qui doivent se connecter à des composants fabriqués par un autre fournisseur.Si un rapport d'inspection est requis pour certaines dimensions, veuillez le mentionner lors de la demande de devis.Il est beaucoup plus facile de planifier la méthode d'inspection avant la production qu'après la fabrication des pièces. 10. Mentionner les exigences particulières en matière d'emballageNos devis habituels sont établis sur la base du produit et de son emballage de protection standard, sauf indication contraire.Les frais de transport ne sont généralement pas inclus dans le prix du produit et sont discutés séparément en fonction de la destination, du volume de l'expédition et des conditions de livraison.Si votre projet nécessite un emballage spécial, veuillez nous le signaler lors de l'établissement du devis.Exemples :cartons personnalisés pour la vente au détailProtection spéciale en moussecaisses en boisPalettes robustesEmballage de protection individuelProtection supplémentaire pour le verreProtection de surface pour les produits finisEmballage spécifié par le clientUn emballage spécial peut nécessiter des matériaux, de la main-d'œuvre ou un volume d'emballage supplémentaires, et doit donc être calculé séparément.Cela est particulièrement pertinent pour les produits finis tels que les cheminées électriques et le mobilier d'extérieur, où l'emballage doit protéger à la fois la structure du produit et les surfaces visibles. Que se passe-t-il si la conception n'est pas encore terminée ?Tous les projets ne commencent pas par un dossier de plans complet.Certaines demandes de devis commencent par :• Une photo de référence• Un échantillon physique• Un croquis• Un dessin préliminaire• Un modèle 3D• Une nomenclature partielleCela convient parfaitement pour une première discussion.Pour les produits simples, une image de référence et les dimensions de base peuvent suffire à comprendre les exigences générales.Pour les pièces dont la structure n'est pas évidente, ou lorsque la position des trous, les coudes, les filetages, les tolérances ou les interfaces d'assemblage sont importants, des dessins techniques seront généralement nécessaires avant qu'un devis précis puisse être établi.L'approche utile consiste à nous indiquer ce qui a déjà été décidé et ce qui reste à décider.Par exemple:Matériau : non finaliséFinition : revêtement en poudre noir de préférenceQuantité : 50 à 100 ensemblesApplication : équipements industriels d'intérieurDessin : version préliminaireCela nous donne quelque chose de concret sur lequel travailler. Exemple 1 : Demande de devis pour armoire électriqueUne enquête utile auprès du cabinet pourrait comprendre :Dessin 2D: PDFModèle 3D: ÉTAPEMatériel: SPCCÉpaisseur: 1,5 mm / 2,0 mmFinitionRevêtement en poudre, couleur RAL spécifiéeQuantité: 50 ensemblesAssembléeInstallation de la plaque de montage interne et de la quincaillerieApplication: Équipements électriques d'intérieurSi les points d'entrée des câbles, les ouvertures de ventilation ou les exigences de montage interne sont importants, ils doivent également être indiqués.Cela permet au devis de refléter le meuble réel plutôt qu'une simple boîte en tôle. Exemple 2 : Demande de devis pour une pièce usinée CNCPour une pièce usinée CNC, la demande de devis peut ressembler à ceci :Modèle 3D : ÉTAPEDessin 2D: PDFMatériel: aluminium 6061Quantité: 20 / 100 / 500 piècesTolérances critiques: Marqué sur le dessinFinitionAnodisationInspectionDimensions critiques à enregistrerDans ce cas, les informations de tolérance peuvent avoir un impact plus important sur l'usinage et le contrôle que la taille globale de la pièce. Exemple 3 : Demande de devis pour un produit OEM finiPour un produit fini tel qu'une cheminée électrique ou un programme de mobilier d'extérieur, la demande de devis peut comprendre :• Dessin du produit ou échantillon de référence• Dimensions générales• Matériaux et finitions• Liste des composants• Exigences d'assemblage• Quantité cible• Exigences en matière d'emballage• Marché cible ou applicationSi le produit comprend des composants électriques ou décoratifs, les exigences de montage et d'assemblage internes doivent également être fournies.L'emballage de protection standard peut être inclus dans le devis. Les emballages spéciaux et les frais de transport font généralement l'objet d'une étude séparée. Liste de contrôle simple pour les demandes de prixAvant d'envoyer votre demande, vérifiez si vous pouvez fournir les éléments suivants :• Dessin 2D• Fichier STEP/STP 3D• Matériau et qualité• épaisseur de la tôle ou de la plaque• Finition de surface et couleur• Quantité• exigences d'assemblage• Environnement d'application ou d'exploitation• Tolérances critiques• exigences d'inspection• Exigences particulières en matière d'emballage, le cas échéantVous n'avez pas besoin que tous les éléments soient finalisés avant de nous contacter.Pour les produits simples, une image de référence, un échantillon ou les dimensions de base peuvent suffire à amorcer la discussion. Pour les pièces dont la géométrie est complexe ou dont les détails d'assemblage sont critiques, des plans techniques sont généralement nécessaires avant de finaliser le devis. Besoin d'un devis pour un projet métallique sur mesure ?Envoyez-nous les informations dont vous disposez déjà (dessin, fichier STEP, matériau, quantité ou échantillon de référence) accompagnées d'une brève description du projet.YT Manufacturing soutient fabrication de tôlerie, Usinage CNC, soudage, finition de surface, matériel et installation des composants, câblage sélectionné et assemblage mécanique conformément au périmètre de fabrication convenu.
